LTS-10车床摆臂对刀系统

哈尔滨先锋机电公司可以为您的数控车床提供摆臂式对刀系统,助您实现高效高精度加工。全自动的对刀系统无需操作者的干预便可自动完成全部刀具参数的设定。您可根据机床的尺寸选择或定制不同规格的自动对刀臂。坚固耐用的对刀臂可确保在恶劣的加工环境中长时间的工作,专用的对刀测头重复定位精度高,保证系统高效稳定运行。

联系我们
基本配置 LTA技术参数 TP3技术参数 尺寸图
基本配置
自动摆臂LTA(含连接线缆)
对刀测头TP3
控制盒APT-6(含连接线缆)

对刀测头收纳盒

对刀软件包
LTA技术参数
重复定位精度

6in-16in卡盘:±0.005mm 2σ X/Z

18in-24in卡盘:±0.010mm 2σ X/Z

对刀臂摆出/收回时间≈2s
LTS-10工作环境温度+5℃-+50℃
LTA指示灯1只
对刀臂整体密封等级IP 68


TP3技术参数
TP3对刀测头的测量方向

±X,±Z

对刀块尺寸16*16*8(mm)
对刀块向下浮动行程5.0mm
对刀块任意方向摆动角度12°
对刀块复位精度小于0.002(mm)
对刀块径向复位弹力
200-350(g)
对刀块轴向复位弹力1000-1200(g)

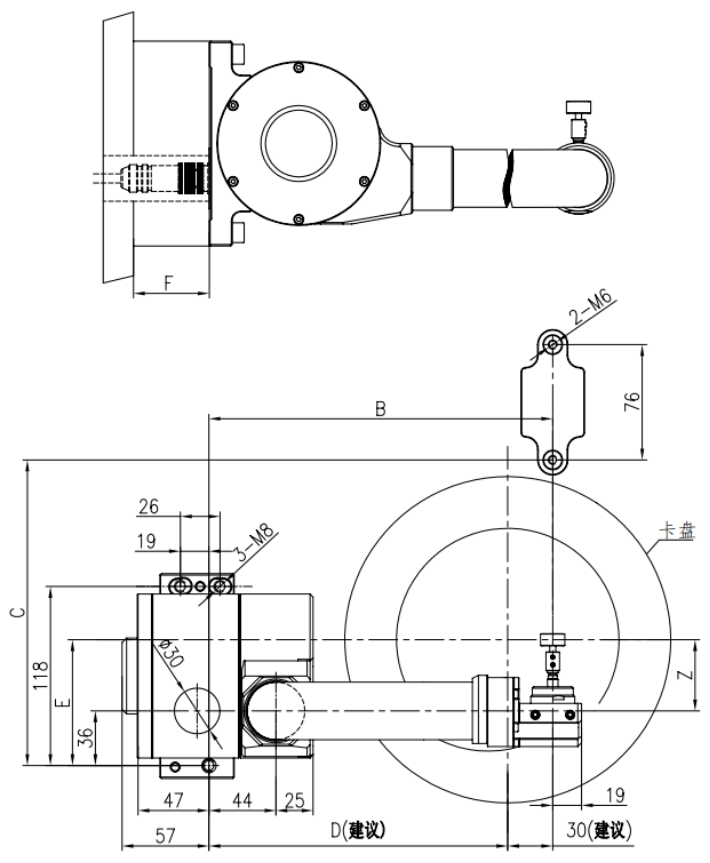

尺寸图
