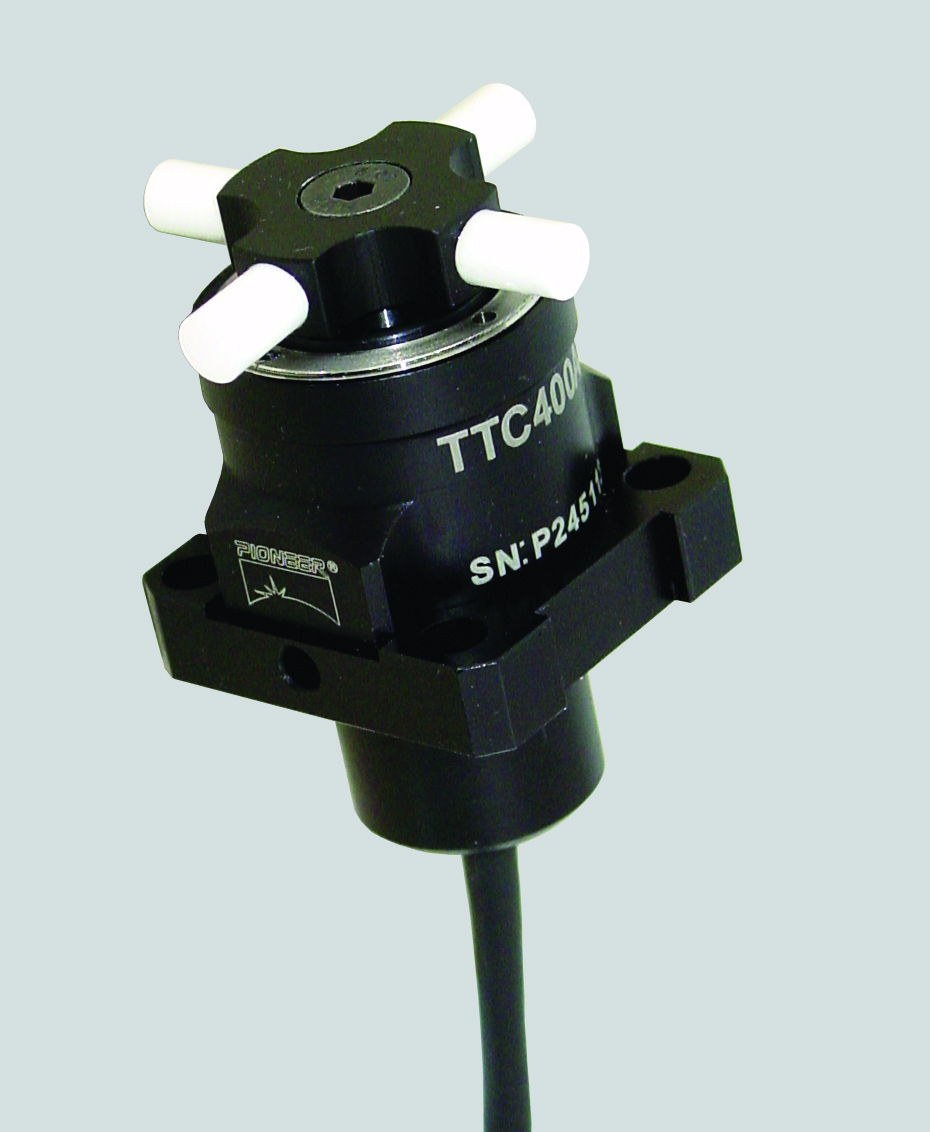

TTC400A车床用对刀单元

TTC400A电缆通讯对刀单元是本公司专门开发的用于某些数控车床的摆臂对刀装置上替换某些易损对刀单元的产品;其中安装部分的结构和尺寸与替代品完全一致,输出信号也完全相同。

联系我们
技术参数 尺寸图 接线图
技术参数
四个陶瓷对刀柱的直径5.0mm
对刀面硬度HM 8.5
对刀触发方向±X,+Z
对刀柱的重复定位精度≤1μm
输入电压12-30 V
工作电流(max)
50mA
信号类型常态高电平输出,触发信号输出点悬空
防护等级IP 68

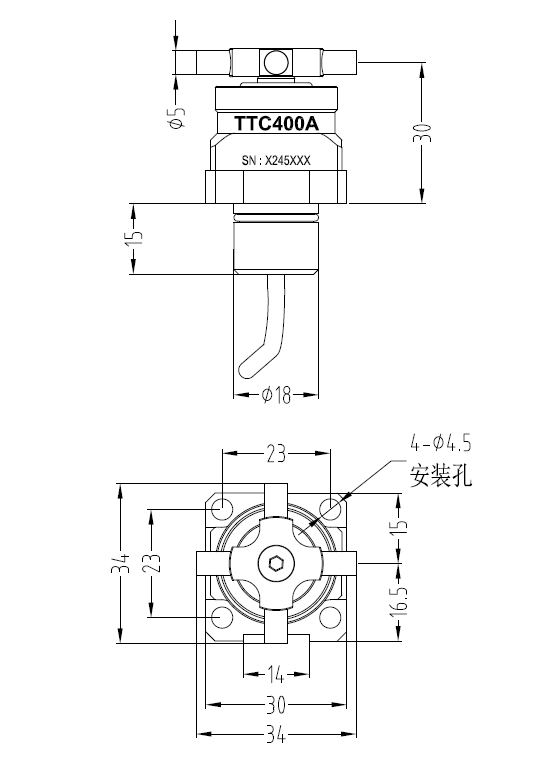

尺寸图


接线图
