TP300电缆通讯测量系统

TP300电缆通讯测头是广泛应用于数控磨床的一款有线测头。

技术参数尺寸图接线图适用设备

技术参数

TP300触发式测头

测针的触发方向	±X，±Y，+Z
测针的各向触发保护行程	X-Y±12°, Z +5 mm
测针任意单向重复触发精度（2σ）	≤ 1 μm
测针Z向触发力	1000（g）
测针X-Y平面触发力	100-160（g）
防护等级	IP 68

测头柄（接口）

输入电压	24V±10%（DC）
工作电流	50mA
防护等级	IP 68

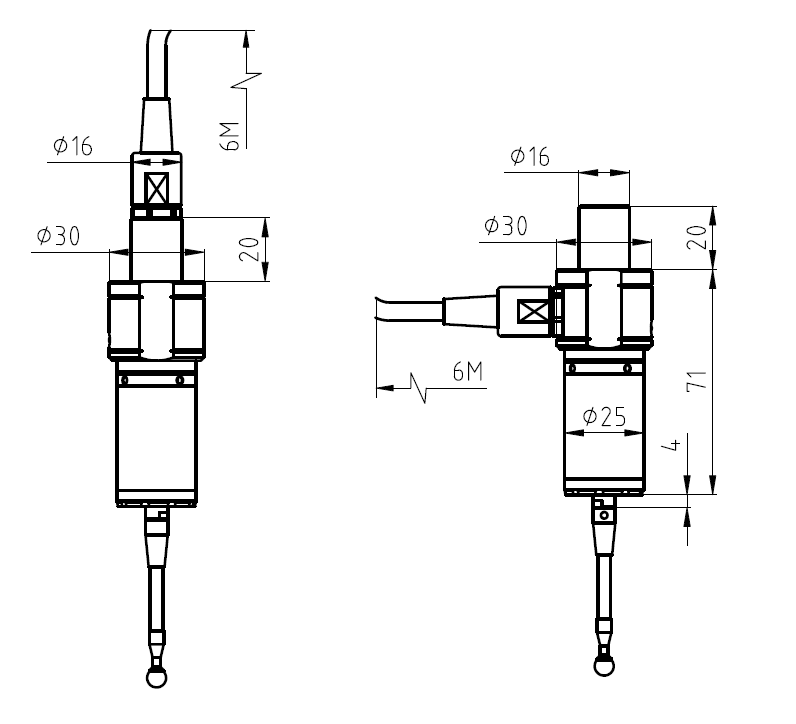

尺寸图

$JMYQ8JE9{IC~B6_067545$5.png$

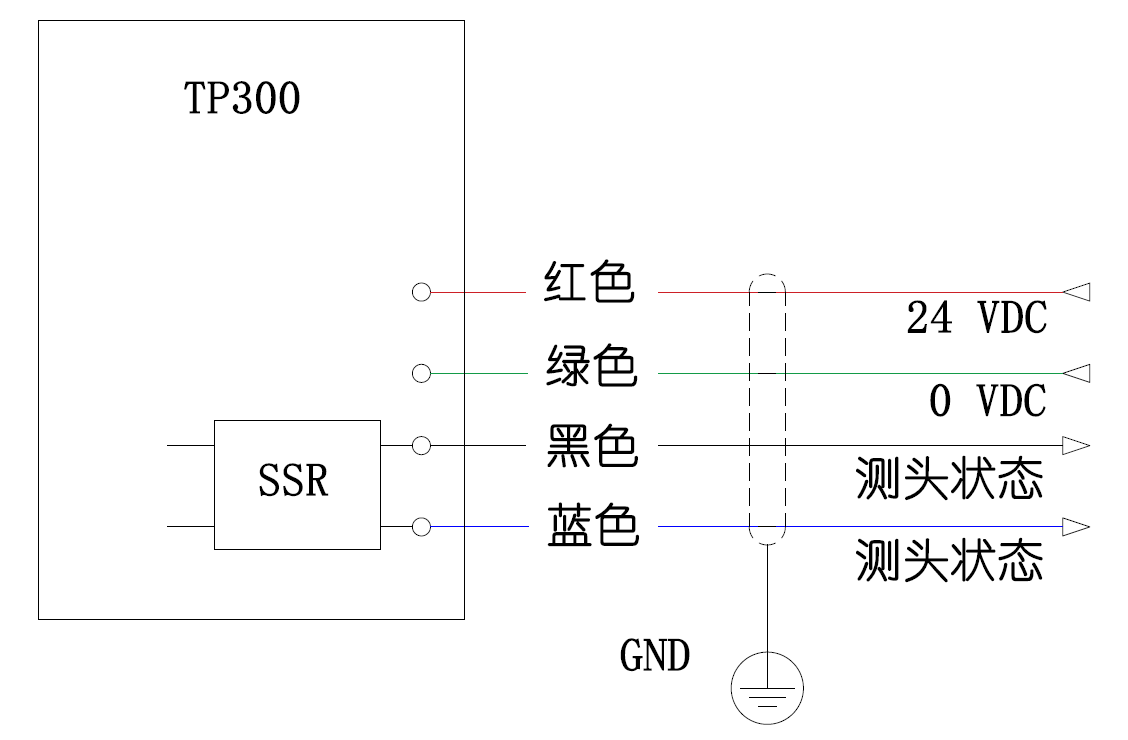

接线图


适用设备

各种规格的数控磨床，数控车床以及专用测量装置

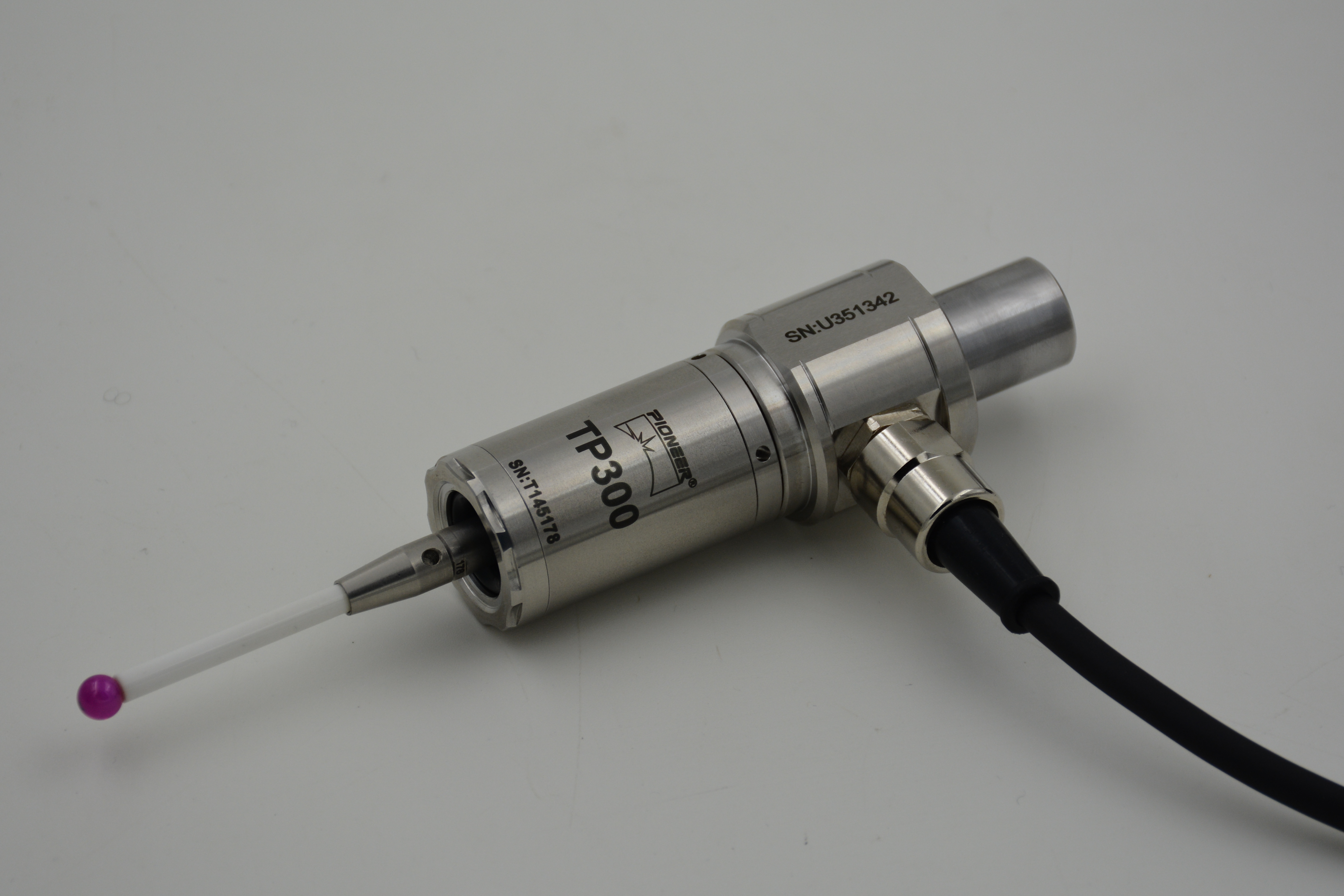

搭配红宝石球形测针加保护杆的测头，常用于铣床和外圆磨床

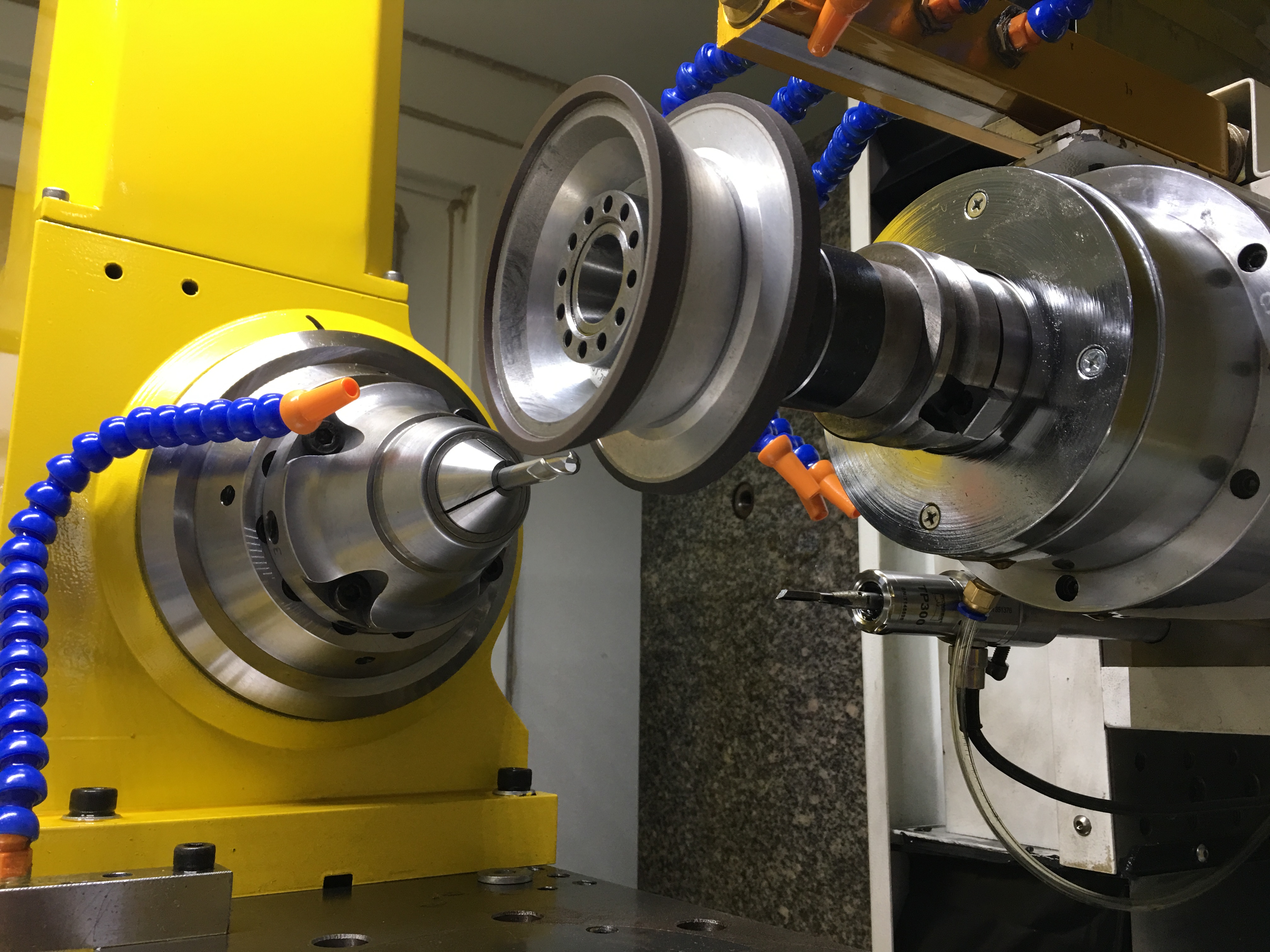

搭配异形测针的测头，常用于工具磨床
