RPS-20MS无线电通讯测量系统

RPS-20MS是更适合大型龙门机床和五轴数控系统的专用测量设备,使用的效果不受机床尺寸的影响,并且与OPS-20MS相同具有深腔加工的功能,触测一些标准测头无法探测的坐标点。有关测头加长体的选购,如您需定制尺寸请咨询我司工作人员。

联系我们
基本配置 尺寸图 接线图 技术参数
基本配置

RP610MS测头

RP610MS主体
TP200触发测头
测头锥柄
测头加长杆(选配件,长度可选)

RSI-20D接收器

8米长屏蔽的电缆
1.5不锈钢金属护套
万向调节功能的固定支架

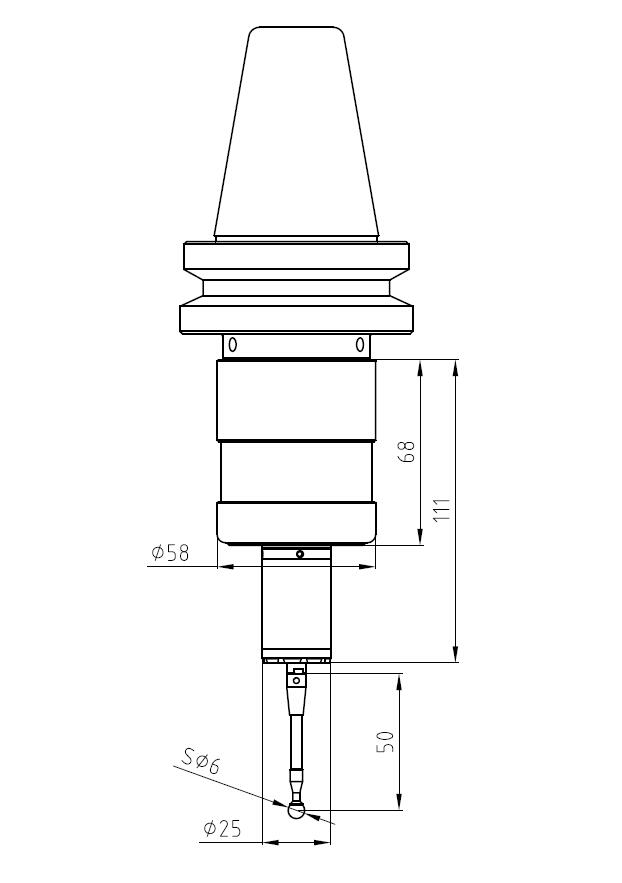

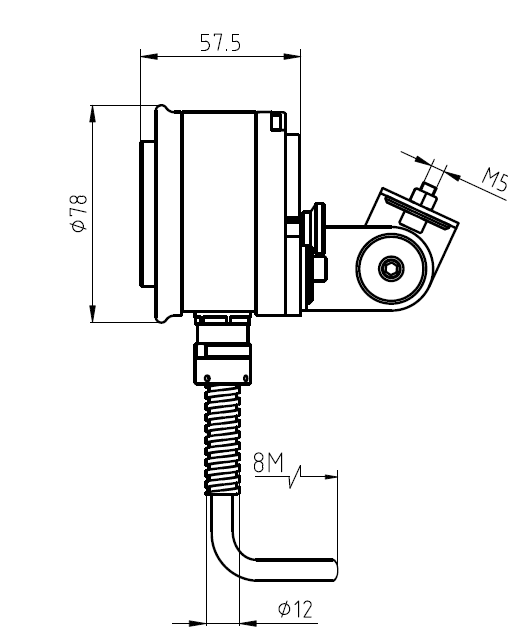

尺寸图


接线图


技术参数

RP610MS

测针的触发方向±X,±Y,+Z
测针的各向触发保护行程X-Y±12°, Z +5 mm
测针任意单向重复触发精度(2σ)≤ 1 μm;
测针Z向触发力1000(g)
测针X-Y平面触发力100-160(g)
无线电信号的发射范围14m
新电池(5%使用率)的工作天数245天
测头加长体可延长长度50/100/150/200(mm)或定制
防护等级IP 68

RSI-20D

无线电信号接收/发射距离14m
输入电压24V±10% (DC)
输出负载电流
50mA
电缆长度8m
不锈钢护套长度1.5m
防护等级IP 68
